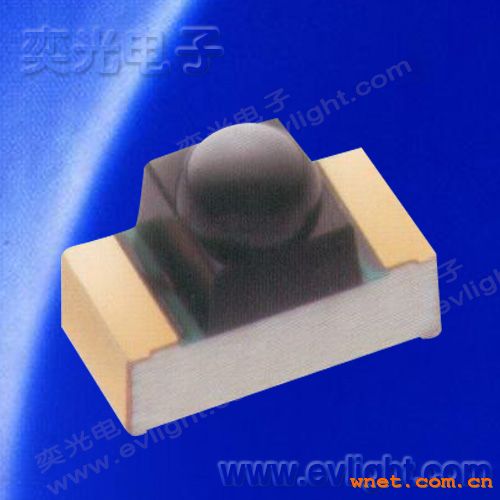

PD26-71B/S63/TR8光电二极管是一种高速度和高敏感微型贴片光敏管，采用黑色树脂模制封装，带有1.2mm直径的球头聚光视镜。PD26-71B/S63/TR8侧向接收管的尺寸规格为3.0*2.4*1.2mm（长*宽*厚），贴片接收管Lens透镜下的PCB背面有色码端标识为接收管发射极，另一焊锡PAD为集电极 PD26-71B/S63/TR8接收管与红外线发光二极管光谱匹配。贴片接收二极管的灵敏度高，开关时间快，容量小，体积小，适用于不同的应用场合，如电视和电器遥控器，IR声音传输，录像机，测量和安防控制；无铅、保持与通过RoHs环保认证 PD26-71B/S63/TR8贴片接收二极管额定最大值： 项目 | 符号 | 额定最大值 | 单位 | 反向电压 | VR | 32 | V | 操作温度 | Topr | -40 ~ + 85 | ℃ | 储存温度 | Tstg | -40 ~ + 100 | ℃ | 焊接温度 | Tsol | 260 | ℃ | 功耗(或低于)（常温25℃） | Pc | 150 | mW |
PD26-71B/S63/TR8贴片接收二极管 电子特性(Ta=25℃)： 项目 | 标识符号 | 最小值 | 平均值 | 最大值 | 单位 | 条件 | 开路电压 | VOC | --- | 0.42 | --- | V | Ee=1mW/cm2,λp=875nm | 短路电流 | ISC | --- | 0.80 | --- | uA | Ee=1mW/cm2, λp=875nm | 反向弱电流 | IL | 0.7 | 2.0 | --- | uA | Ee=1mW/cm2,λp=875nm,VR=5V | 上升/下将时间 | Tr/tf | --- | 6/6 | --- | uS | VCE=10V, IC=1mA, RL=1000Ω | 暗电流 | ID | --- | --- | 10 | nA | Ee=0mW/cm2 ,VR=10V | 感应光谱范围 | λ0.5 | 730 | --- | 1100 | nm |
| 峰值波长 | λp | --- | 940 | --- | nm |
| 总电容 | Ct | --- | 3 | --- | pF | Ee=0mW/cm2, VR=5V, f=1MHz | 反向崩溃电压 | BVR | 32 | 170 | --- | V | Ee=0mW/cm2, IR=100μA |
PD26-71B/S63/TR8贴片接收二极管应用举例： ․高速光电探测器 ․复印机 ․电梯 ․红外烟感，目前已知客人采用侧向发射管IR26-57C/L261/S63/TR8与之匹配做为红外烟感光电对管
|
